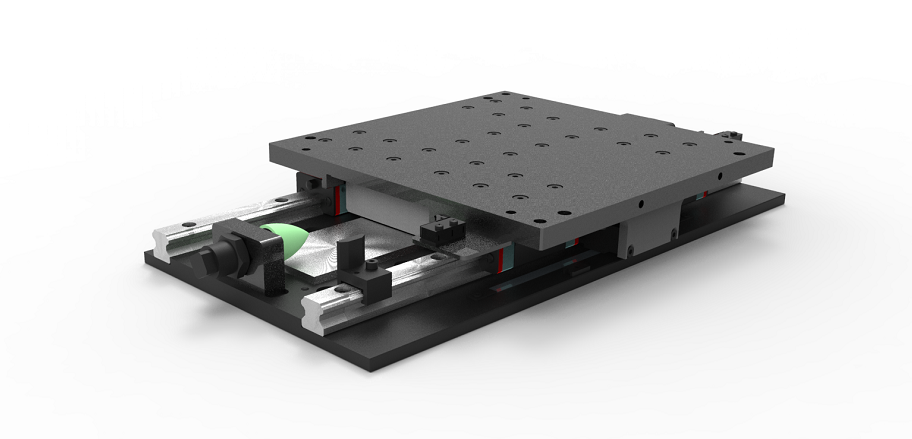

Лінейны стол на базе сінхронных рухавікоў прызначаны для стварэння каардынатных сістэм з высокімі дынамічнымі характарыстыкамі.
Канструктыўна лінейная вось складаецца з металічнага профілю са ўбудаванымі лінейнымі накіраўляльнікамі, лінейнага рухавіка і вымяральнай сістэмы.
Лінейны рухавік уключае якар з электрамагнітнымі модулямі і магнітную дарогу. Рухавікі з'яўляюцца асновай стола.
Якар адначасова з'яўляецца элементам прывада і кантактнай пляцоўкай для мацавання нагрузкі карыстальніка або злучэння ў больш складаную каардынатную сістэму.
Магчымае выкарыстанне аптычнага сінуснага энкодэра або магнітнага сінуснага энкодэра.
| LSMM-T-32-167-50-C-GS1-HW-RR-48-N0-A | Адз | Значэнне |
| Даўжыня пары палюсоў 2P | мм | 32 |
| Пікавае / доўгатэрміновае ўздзеянне Fp/ Fa(ПВ10%/ 100%) | Н | 590/180 |
| Трэнне ў падшыпніку Fb / Зубцовае сілаFc | Н | 8/6 |
| Пікавы / Доўгатэрміновы ток пры Fp/ Fa | Аэфф | 10/2,8 |
| Індуктыўнасць фаза-фаза L | мГн | 4,4 |
| Супраціўленне фаза-фазафаза-фазаR | Ом | 3,1 |
| Максімальная хуткасць Vp / Va пры U= 310 VDC і Fp / Fa | м/с | 4,3 5,0 |
| Ваг каляскі / асновы (для ходу 48 мм, як на чарцяжы) | кг | 5,3/5,7 |
| Максімальны ваг нагрузкі | кг | 120 |
| Прамалінейнасць | мм | 0,01 |
| Перыяд сінуснага энкодэра | мм | 0,04 |
| Дакладнасць | мм | 0,01 |
| Паўторнаемасць | мм | 0,002 |
| Дазвол | мм | 0,00005 |

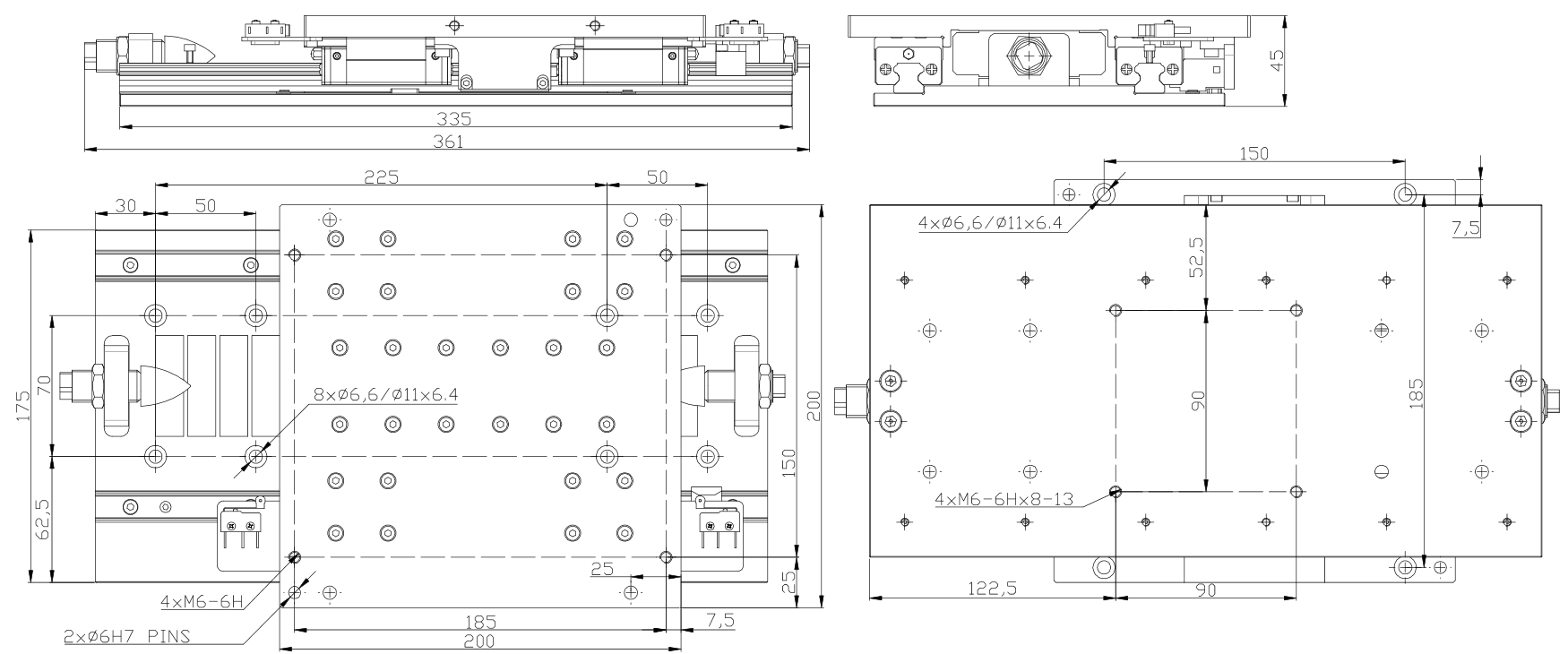

Ход: S =48+32*n мм, дзе n=1..4; Даўжыня стола: L=S+287 мм. Стандартная даўжыня кабеля 3 м. Адтуліны 8xØ6.6/Ø11x6.4 выкарыстоўваюцца для мацавання статара да асновы, рэжымавыя адтуліны 4xM6-6H – для мацавання нагрузкі да каляскі, а 2x адтуліны пад штыфты Ø6H7 – для выраўноўвання нагрузкі (на чарцяжы злева).
Стол можа быць перавернуты (нерухомая каляска з абмоткай і кабелямі, рухомая аснова з магнітамі). У гэтым выпадку выкарыстоўвайце адтуліны 4xØ6.6/Ø11x6.4 на калясцы для нерухомага мацавання да асновы, і рэжымавыя адтуліны 4xM6-6Hx8-13 для мацавання нагрузкі да статара (на чарцяжы злева).
