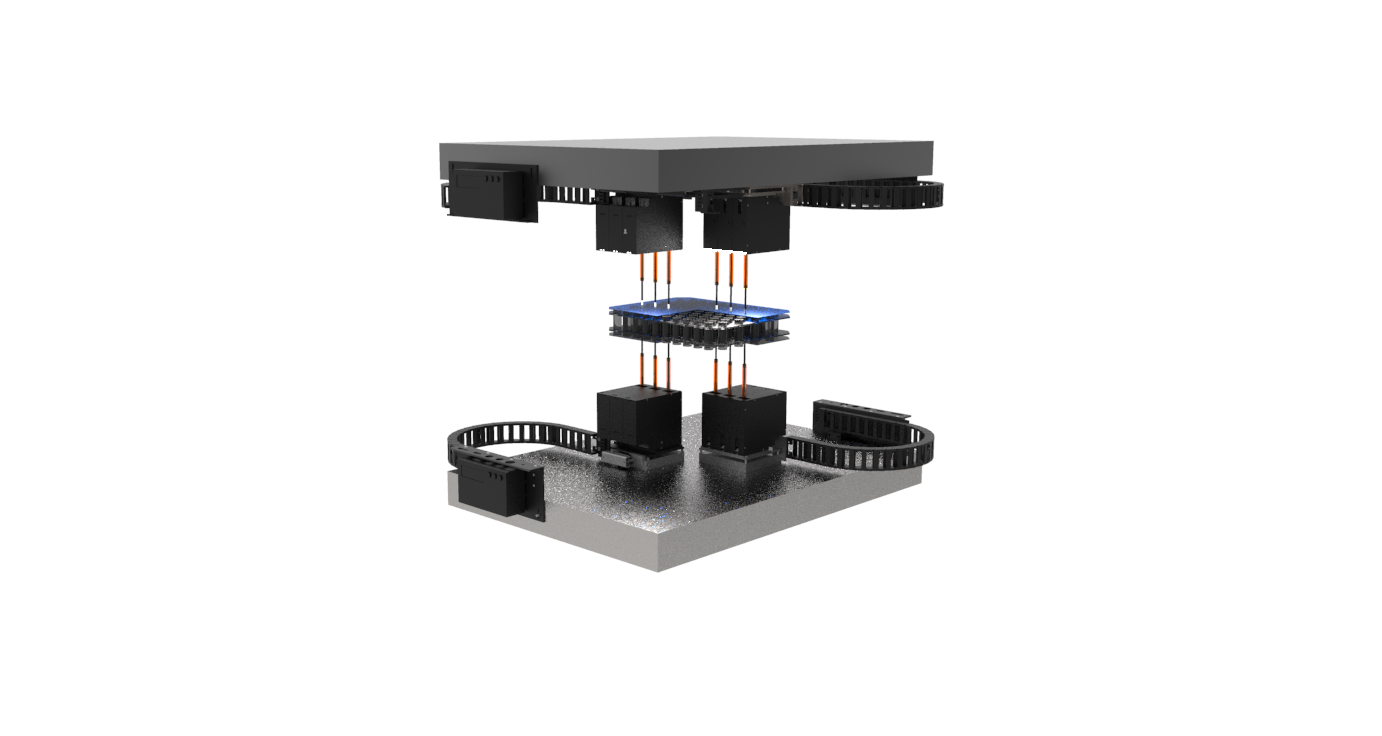

Планарный сервопривод - это охваченный обратной связью по положению планарный шаговый привод.

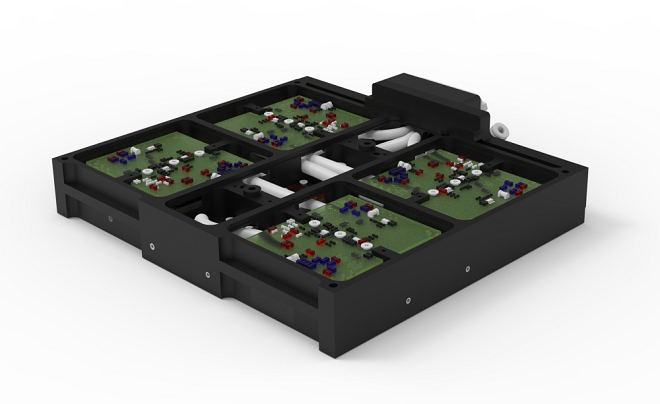

Обратная связь по положению осуществляется встроенными датчиками Холла.
Мотор автоматически устанавливается параллельно периоду нарезки статора в пределах 2-3 периодов нарезки.
Отсутствие механической передачи гарантирует высокое качество движения и долгую работоспособность.
В позиции(стоянке) мотор может совершать программируемые поворотные движения +/- 1 градус для доворота заготовки.
| PRM-P-1-146-154-23 | PRM-P-1-175-320-30-HS | PRM-P-1-154-184-28-HS | PRM-P-1.00-236-214-33 | PRM-P-1-380-360-48-HS | |||
| Габаритные размеры якоря (LxBxH) | мм | 146 x 154 x 23 | 175 x 320 x 30 | 154 x 184 x 28 | 214 x 236 x 30 | 380 x360 x 48 | |
| Масса | кг | 1.4 | 3.7 | 1.7 | 0.7 | 12.0 | |
| Количество фаз двигателя | 2 | 2 | 2 | 3 | 2 | ||
| Расход сжатого воздуха | (литр/мин) | 6 | 21 | 6.4 | 15 | 36.2 | |
| Номинальный ток /фазу | I | A | 3.0 | 3.0 | 3.0 | 3.0 | 6.0 |
| Сопротивление | R | (Ом) | 0.8 | 1.5 | 0.8 | 1.0 | 0.4 |
| Индуктивность | L | (mH) | 1.9 | 3.6 | 1.9 | 2.0 | 0.9 |
| Усилие, N: по коорд X Усилие, N: по коорд Y |
N | 70 70 |
140 140 |
75 75 |
120 120 |
350 350 |
|
| Повторяемость | (микрон) | 3 | 3 | 3 | 3 | 3 | |
| Точность позиционирования | (микрон) | ±25 | ±10 | ±10 | ±10 | ±10 | |
| Разрешение | (микрон) | 3 | 1 | 1 | 1 | 1 | |

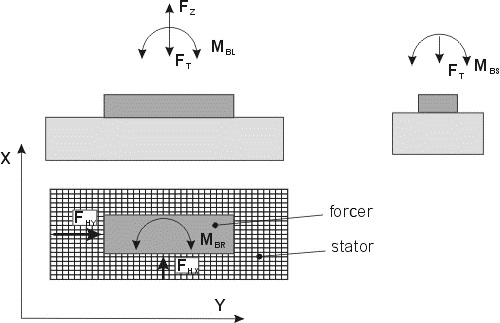

| Сила притяжения , (N) | Fz | N | 360 | 1000 | 560 | 200 | |
| Нагрузка | Ft | N | 290 | 800 | 430 | 160 | 1500 |
| Момент | Mbr | Nm | 3.2 | 19 | 5.8 | 1.5 | 56.4 |
| Габаритные и присоединительные размеры *.pdf |  |
 |
 |
 |
 |
