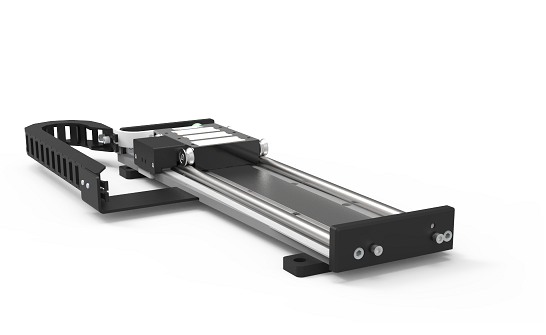

Конструктивно линейная ось состоит из металлического профиля со встроенными линейными направляющими, линейного двигателя и измерительной системы. Линейный двигатель включает якорь с электромагнитными модулями и магнитную дорогу. Моторы являются основанием стола. Якорь одновременно является элементом привода и контактной площадкой для монтажа нагрузки пользователя или соединения в более сложную координатную систему.
Листовка
3D модель
| ТоварНазв | Размер пары полюсов, мм | Усилие, Н | Скорость, м/с | Ток, Аэфф | Сопротивление, Ом | Индуктивность, мГн | Напряжение, Вэф | Мощность, кВт | Вес, кг | Длина, мм | Ширина, мм | Высота, мм |
| LSMM-T-24-125-30-GS1-KF-RA-40-N-N0-Z (LT24-125-30-GS1-KF-RA-40-N-N0-Z) | 24.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 3.00 | 2.30 | 230.00 | 65.00 | 29.00 |
| LSMM-T-24-125-50-GS1-KF-RA-40-N-N0-Z (LT24-125-50-GS1-KF-RA-40-N-N0-Z) | 24.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 3.00 | 2.90 | 230.00 | 85.00 | 29.00 |
| LSMM-T-32-167-50-GS1-HW-RR-48-N0-A | 32.00 | 178.00 | 3.30 | 3.30 | 2.60 | 10.00 | 220.00 | 1.10 | 9.40 | 308.00 | 174.00 | 45.00 |
| LSMM-T-32-167-50-GS1-HW-RR-208-N0-A | 32.00 | 178.00 | 3.30 | 3.30 | 2.60 | 10.00 | 220.00 | 1.10 | 11.70 | 483.00 | 174.00 | 45.00 |
| LSMM-T-32-167-50-GS1-HW-RA-880-N0-A | 32.00 | 178.00 | 3.30 | 3.30 | 2.60 | 10.00 | 220.00 | 1.10 | 21.00 | 1140.00 | 174.00 | 45.00 |
| LSMM-T-32-167-50-GS1-HW-RA-976-N0-A | 32.00 | 178.00 | 3.30 | 3.30 | 2.60 | 10.00 | 220.00 | 1.10 | 22.40 | 1236.00 | 174.00 | 45.00 |
| LSMM-T-32-167-50-GS1-HW-RA-1264-N0-A | 32.00 | 178.00 | 3.30 | 3.30 | 2.60 | 10.00 | 220.00 | 1.10 | 26.40 | 1524.00 | 174.00 | 45.00 |
| LSMM-T-32-167-50-GS1-HW-RA-1360-N0-A | 32.00 | 178.00 | 3.30 | 3.30 | 2.60 | 10.00 | 220.00 | 1.10 | 27.80 | 1620.00 | 174.00 | 45.00 |
| LSMM-T-24-110-50-HS1-IL-RA-192-N-N0-R | 24.00 | 113.00 | 4.60 | 2.00 | 6.30 | 41.00 | 220.00 | 0.50 | 5.50 | 384.00 | 125.00 | 40.00 |
| LSMM-T-24-110-50-HS1-IL-RA-288-N-N0-R | 24.00 | 113.00 | 4.60 | 2.00 | 6.30 | 41.00 | 220.00 | 0.50 | 6.50 | 560.00 | 125.00 | 40.00 |
| LSMM-T-24-110-50-HS1-IL-RA-384-N-N0-R | 24.00 | 113.00 | 4.60 | 2.00 | 6.30 | 41.00 | 220.00 | 0.50 | 7.50 | 576.00 | 125.00 | 40.00 |
| LSMM-T-24-110-50-HS1-IL-RA-576-N-N0-R | 24.00 | 113.00 | 4.60 | 2.00 | 6.30 | 41.00 | 220.00 | 0.50 | 11.30 | 768.00 | 125.00 | 40.00 |
| LSMM-T-24-110-50-HS1-IL-RA-960-N-N0-R | 24.00 | 113.00 | 4.60 | 2.00 | 6.30 | 41.00 | 220.00 | 0.50 | 14.00 | 1152.00 | 125.00 | 40.00 |
