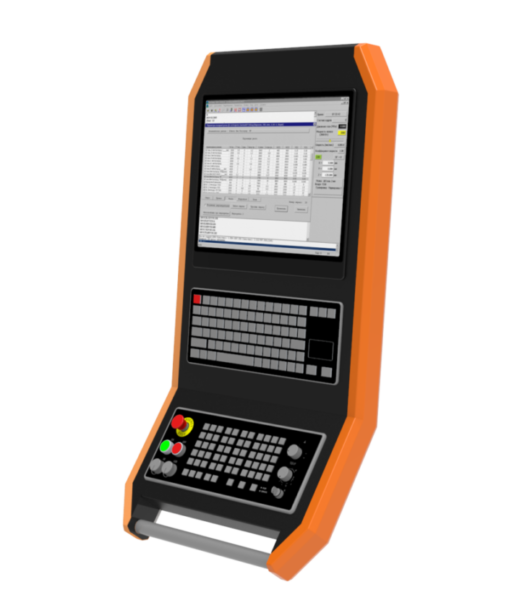

1. ЧПУ RCNC-6-E

Применение

Кампанія ТАА «Рухсервомотор» прапануе сістэму ЧПУ RCNC-6-E, прызначаную для кіравання фрэзернымі апрацоўчымі цэнтрамі розных тыпаў з колькасцю інтэрпалюемых восяў да 6, прэцызійнымі станкамі з субмікронным разрозненнем, такарнымі станкамі(*) і станкамі лазернай рэзкі металу.

Адметнай асаблівасцю сістэмы ЧПУ RCNC-6-E з’яўляецца поўнасцю лічбавы інтэрфейс, які гарантуе высокую надзейнасць і перашкодаабароненасць, і размеркаваная структура, якая дазваляе выкарыстоўваць прывады і модулі ўводу-вываду розных вытворцаў, якія падтрымліваюць пратакол EtherCAT.

Тэхналагічныя магчымасці

  • Напісанне кіруючых праграм па стандарце ISO 6983.

  • Лінейная, кругавая і сплайнавая інтэрпаляцыі.

  • Кіраванне сістэмамі з рознай колькасцю (ад 1 да 6) кіруемых каардынат (восяў).

  • Апрацоўка падключаных датчыкаў і кіраванне выканаўчымі прыладамі ў рэальным часе для выканання задач электрааўтаматыкі станка.

  • 3-D візуалізацыя зададзенай траекторыі апрацоўкі.

Лістоўка ЧПУ RCNC-6-E:

ОПИСАНИЕ

Асноўныя магчымасці:

  • Напісанне кіруючых праграм па стандарце ISO 6983.
  • Лінейная, кругавая і сплайнавая інтэрпаляцыі.
  • Кіраванне сістэмамі з рознай колькасцю (ад 1 да 6) кіруемых каардынат (восяў).
  • Апрацоўка падключаных датчыкаў і кіраванне выканаўчымі прыладамі ў рэальным часе для выканання задач электрааўтаматыкі станка.
  • 3-D візуалізацыя зададзенай траекторыі апрацоўкі.

Тэхнічныя характарыстыкі ЧПУ:

  • Убудаванае праграмнае забеспячэнне рэальнага часу ўласнай распрацоўкі.
  • Час цыкла EtherCAT майстра 250 мкс забяспечвае плаўнасць ходу і дакладнасць пазіцыянавання на высокіх хуткасцях.
  • Генератар траекторыі руху інструмента ў 6-каардынатнай сістэме.
  • Кіраванне ў рэальным часе да 6 прывадамі з інтэрпаляцыяй у момантным, хуткасным або пазіцыйным рэжымах.
  • Гнуткасць і маштабаванасць — адначасовae кіраванне да 50 EtherCAT slave прылад (прыладамі ўводу/вываду, сервапрывадамі і інш.) з сінхранізацыяй ~1 мкс.
  • Выкананне карыстальніцкай праграмы электрааўтаматыкі з цыклам 1 мс.

Тыповы камплект пастаўкі сістэмы ЧПУ:

  • Сэнсарны дысплей 19 цаляў.
  • Убудаваны PC на базе Intel Core i3-1115G4.
  • 8 Gb аператыўнай памяці.
  • Накопьнік 256 Gb (АС Windows).
  • Праграма-абалонка аператара Cnc-Host уласнай распрацоўкі.
  • Убудаваны блок ЧПУ рэальнага часу з EtherCAT інтэрфейсам.
  • Пульт ручнога кіравання з махавічком.
  • Прывады падач і прывад галоўнага руху пад патрабаванні заказчыка.
